Automação da programação de CIs

Revise a configuração do equipamento, a adequação à aplicação e os requisitos de validação.

Equipamentos KINCOTO

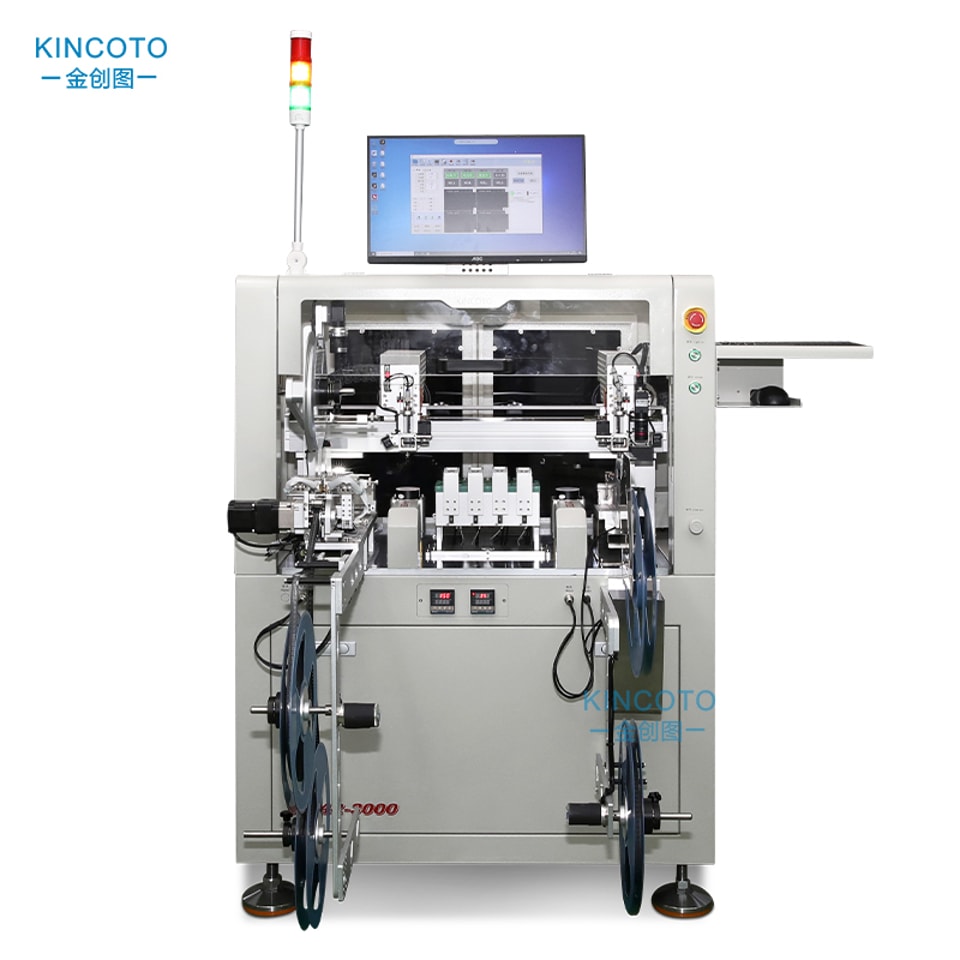

KA42‑3000 Máquina automática de programação de ICs em fita com AOI

1. Suporta entrada e saída de ICs em fita; embalagem automática em fita e rolo após a programação.

2. Até 2.500 UPH, 4 estações de programação; configuração de 1 a 4 estações; classificação automática OK/NG.

3. Correção de deslocamento por AOI para posicionamento preciso; a câmera detecta a orientação do chip.

4. Salve e recupere receitas de programação a qualquer momento; soquetes substituíveis compatíveis com diversos encapsulamentos de ICs.

Engenharia comercialsale@kincoto.com

Solicite uma análise da configuração Envie os requisitos do dispositivo

Inclua o modelo do CI, o encapsulamento, o formato de entrada e a UPH desejada.

Downloads

Document.pdf

KA42-3000 máquina automática de programação de CIs em fita com AOI

1.Suporta processamento de entrada e saída em fita. Realiza automaticamente a embalagem em fita e carretel após a programação dos CIs, permitindo uma produção em massa contínua de fita para fita sem supervisão.

2.Produtividade máxima de até 2500 UPH, com 1 a 4 estações de programação configuráveis. A configuração flexível atende a diferentes necessidades de produção, enquanto a classificação automática OK/NG simplifica o manuseio dos produtos defeituosos.

3.Equipada com correção de deslocamento por AOI para colocação e montagem de alta precisão. A câmera de visão detecta com eficiência a orientação dos chips, evitando falhas de carregamento invertido e reduzindo os descartes na produção.

4.Permite salvar e recuperar rapidamente receitas de programação para pedidos recorrentes. Soquetes de programação intercambiáveis são compatíveis com vários encapsulamentos de CI, agilizando a troca de produtos e reduzindo o tempo de preparação.

5.A estrutura mecânica estável garante operação contínua por longos períodos, sendo adequada para tarefas de programação de CIs em escala industrial.

Parâmetros técnicos:

Eficiência de saída	2500 UPH
Dimensões gerais	950 × 1080 × 1600 mm
Compatível com encapsulamentos de CI	SOP/SSOP/TSSOP/QFP.....
Estação de programação	4 estações
Dispositivo de coleta e colocação	2 bicos de vácuo
Precisão de coleta e colocação	±0,03 mm
Modo de controle	Placa de controle de movimento
Modo de programação	Soquete de baixa pressão
Tensão de entrada	CA 220 V/50 Hz
Fonte de ar	0.4-0.6MPA
Peso total	280 kg

Adequado para o encapsulamento de chips programados:

Dimensões do produto:

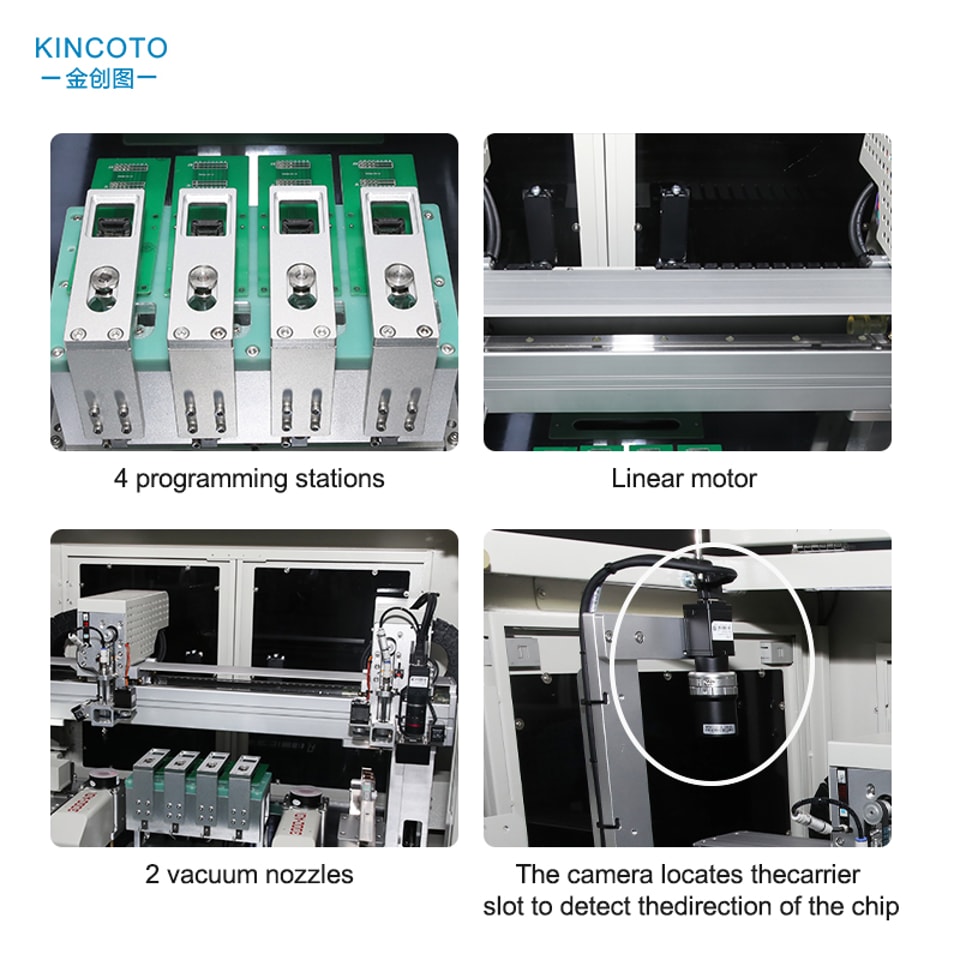

Estrutura do produto:

Embalagem:

Foto da equipe durante a visita à fábrica:
