Equipamentos KINCOTO
Máquina de embalagem de tubo para fita UA18000
Máquina automática de embalagem de tubo para fita UA18000 para dispositivos SOP150 ou TSSOP173 dedicados.
- 12.000–18.000 UPH em condições validadas de material e configuração
- O alimentador automático suporta até 50 tubos
- Inspeção por CCD, selagem da fita e enrolamento em bobina
- Apenas embalagem: sem programação ou marcação de IC
Inclua o modelo do CI, o encapsulamento, o formato de entrada e a UPH desejada.
Máquina de embalagem de CIs de tubo para fita UA18000

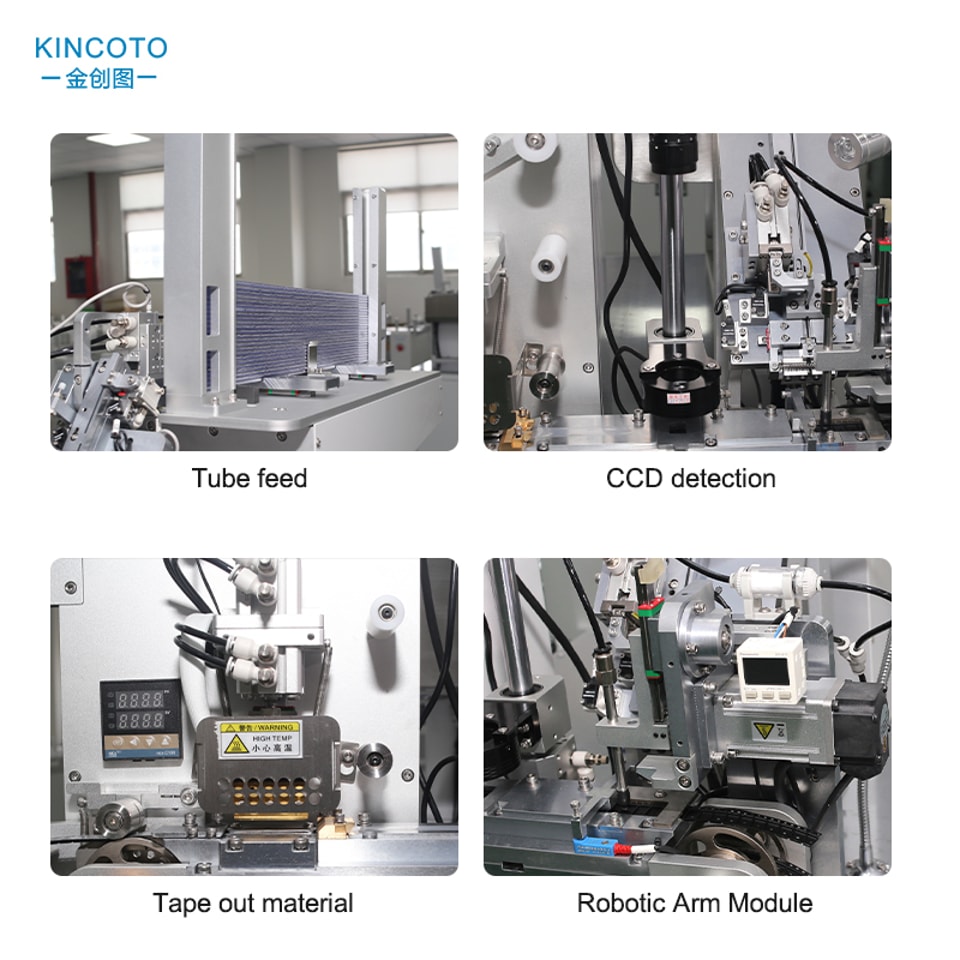

A UA18000 automatiza a conversão de componentes compatíveis alimentados por tubo em uma saída selada em fita e carretel. Ela combina alimentação por tubo, transferência de componentes, inspeção por CCD, colocação da fita transportadora, selagem da fita de cobertura, contagem e enrolamento no carretel. Este modelo é uma máquina de embalagem e não realiza programação de CIs, marcação a laser nem impressão.
Configuração específica para o encapsulamento
A máquina está disponível para aplicações dedicadas SOP150 ou TSSOP173; essas configurações são específicas para cada encapsulamento e não são intercambiáveis. Os componentes, tubos, fitas transportadoras, fitas de cobertura e requisitos dos carretéis reais devem ser analisados antes da aprovação final.
Principais funções
- Eficiência de saída de 12.000–18.000 UPH em condições validadas
- Alimentação automática de até 50 tubos, com reposição durante a operação
- Câmera CCD industrial e iluminação controlada para inspeção
- Configuração com fita de cobertura autoadesiva ou selada por calor
- Compatível com carretéis de 13, 15, 22 e 27 polegadas
- Contagem interna por pulsos para registros de produção
Validação do processo
Os testes devem confirmar a estabilidade da alimentação por tubo, a orientação dos componentes, o posicionamento nas cavidades, a detecção de componentes ausentes ou danificados, a consistência da selagem, o desempenho de descolagem, a precisão da contagem e o enrolamento no carretel. A capacidade real depende do comportamento dos tubos, da geometria do encapsulamento, dos materiais da fita transportadora e da fita de cobertura, das configurações de selagem e dos critérios de inspeção.
Principais parâmetros
As dimensões da máquina são 1.080 × 1.080 × 2.000 mm, a tensão nominal é de 220 V e o peso total é de aproximadamente 350 kg. As aplicações com fita transportadora são compatíveis com larguras de até 16 mm e profundidades de cavidade de até 3 mm. A opção de selagem por calor utiliza controle de temperatura PID ajustável de 120 a 200 °C.
Informações para a proposta
Forneça os desenhos do encapsulamento, amostras dos componentes e tubos, especificações das fitas transportadora e de cobertura, tamanho do carretel, método de selagem, requisitos de inspeção, capacidade desejada e condições locais de alimentação elétrica. A KINCOTO confirmará a configuração final da UA18000 e os critérios de aceitação.
