Automação da programação de CIs

Revise a configuração do equipamento, a adequação à aplicação e os requisitos de validação.

Equipamentos KINCOTO

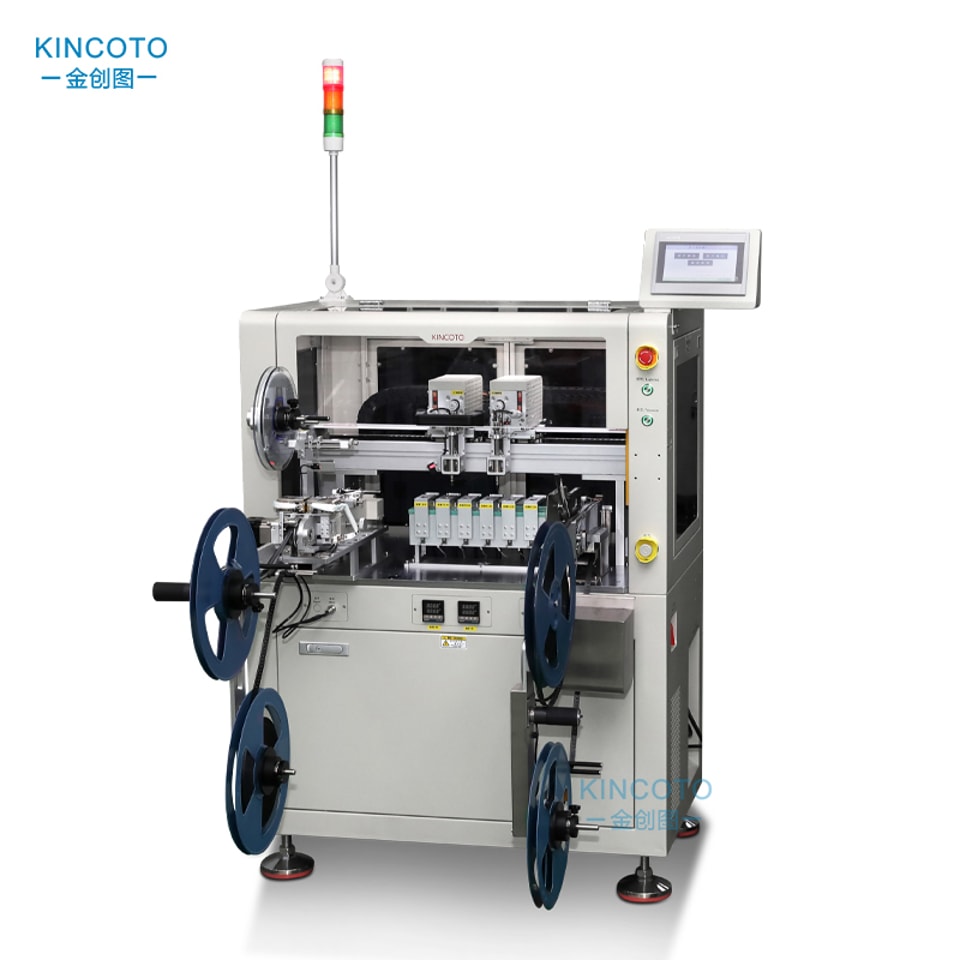

KA42-3000 Máquina automática de programação em fita

1. Suporta entrada e saída de ICs embalados em rolo, com reembalagem automática após a programação.

2. Vazão máxima de 3.500 UPH, com 1 a 6 estações de programação configuráveis e classificação automática OK/NG.

3. Pick-and-place de alta precisão e operação intuitiva.

4. Salve e recupere receitas de programação a qualquer momento; soquetes de troca rápida para diferentes encapsulamentos de ICs.

Engenharia comercialsale@kincoto.com

Solicite uma análise da configuração Envie os requisitos do dispositivo

Inclua o modelo do CI, o encapsulamento, o formato de entrada e a UPH desejada.

Downloads

Document.pdf

KA42-3000 Máquina automática de programação em fita

1. Suporta entrada e saída de fita bobina a bobina, com reembalagem automática dos CIs após a programação para uma produção em série contínua.

2. Produtividade máxima de 3500 UPH; de 1 a 6 estações de programação configuráveis, com classificação automática OK/NG.

3. Mecanismo de montagem de alta precisão, alimentação estável e operação intuitiva por IHM.

4. Armazena e recupera receitas de programação para trocas rápidas de produto; soquetes de troca rápida para diversos encapsulamentos de CI.

5. Alarmes multinível para falta de material, desvios de alimentação e erros de programação.

6. Compatível com os principais encapsulamentos de CI QFN, SOP, SSOP, TSSOP, DFN e QFP.

7. Interface compatível com MES para rastreabilidade dos dados de produção; estrutura compacta para facilitar a manutenção.

Parâmetros técnicos:

Eficiência de saída	3500 UPH
Dimensões gerais	950 × 1080 × 1450 mm
Compatível com encapsulamentos de CI	SOP/SSOP/TSSOP/QFP.....
Estação de programação	6 estações
Precisão de coleta e colocação	±0,03 mm
Modo de controle	PLC
Modo de programação	Soquete de baixa pressão
Tensão de entrada	CA 220 V/50 Hz
Fonte de ar	0.4-0.6MPA
Peso total	257 kg

Adequado para o encapsulamento de chips programados:

Dimensões do produto:

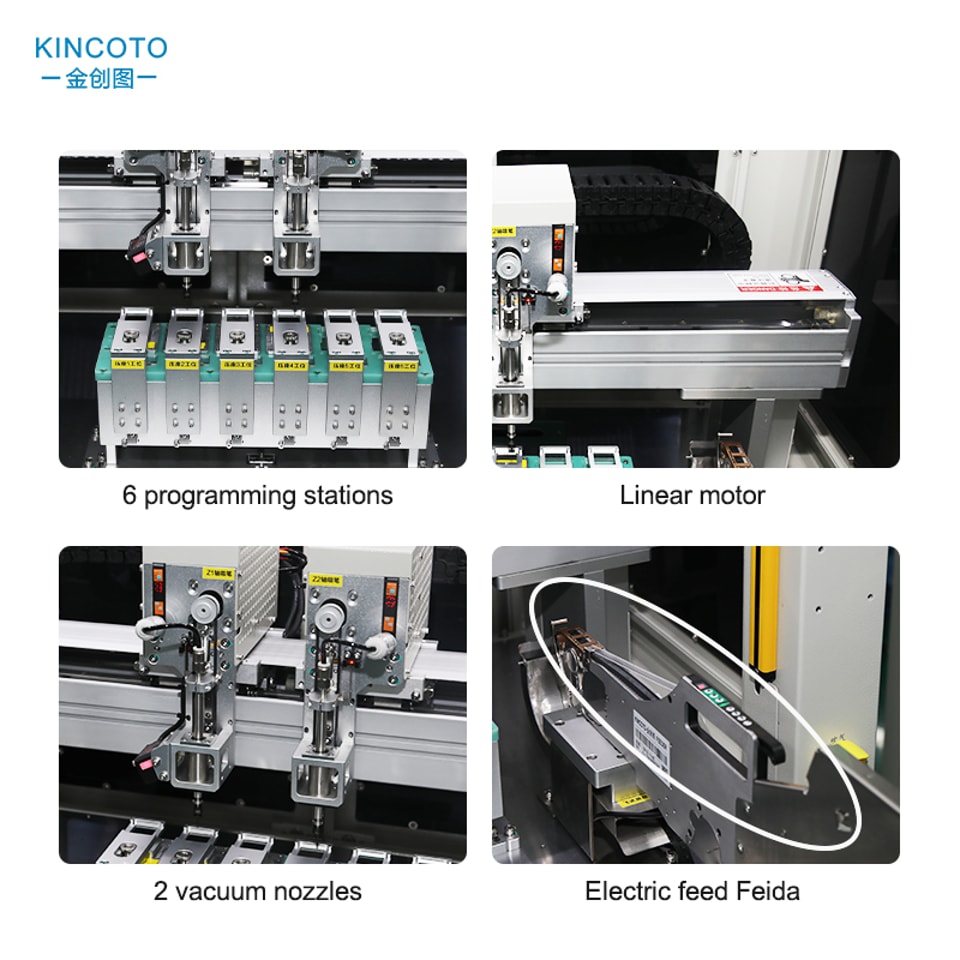

Estrutura do produto:

Embalagem:

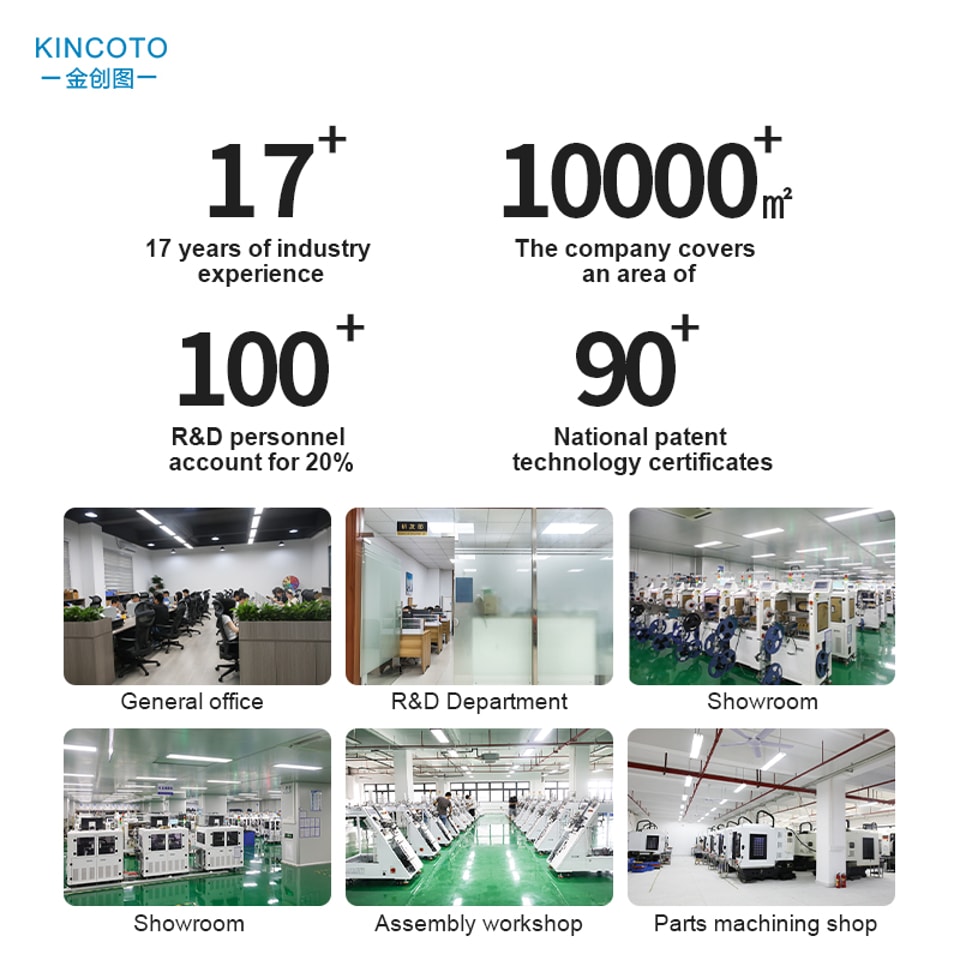

Foto da equipe durante a visita à fábrica:
